مشخصات فنی ایرواشر 1500cfm

با کویل گرمایی

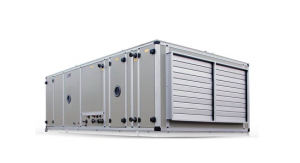

ایرواشر 15000cfm کلاس ۸ مجهز به فن سانتریفیوژ و مناسب برای کاربردهای تهویه مطبوع است.

Model: PTG AW 1500
ظرفیت هوادهی کل: 15000 CFM
فشار استاتیکی کل: 2 In.Wg
Class: 8
کویل گرمایی: Heating Coil

مدل: PTG AW 1500

مشخصات کلی دستگاه
مشخصات فنی شاسی، استراکچر و بدنه
مشخصات فنی کویل
مشخصات فنی دمپر و فیلتر
مشخصات فنی فن
مشخصات فنی تشت ایرواشر

مشخصات فنی کلی دستگاه

Model: PTG AW 1500
ظرفیت هوادهی کل: 15000 CFM
فشار استاتیکی کل: 2 In.Wg
Class: 8
کویل گرمایی: Heating Coil

مشخصات کویل:

سطح پیشانی: 30 Sq.Ft
تراکم ردیف / لوله / فین: 2R / 5/8″ / 8 FPI
فن و الکتروموتور: Forward Curve Centrifugal
سایز فن: 63 cm
توان موتور: 10 HP
فیلتر: Al G2

ابعاد تقریبی دستگاه

مشخصه	مقدار
طول	5550 mm
عرض	2000 mm
ارتفاع	2450 mm

مشخصات فنی شاسی، استراکچر و بدنه

شاسی دستگاه از ناودانی فابریک با سایز متناسب با ظرفیت دستگاه ساخته شده و دارای پوشش رنگ با ضخامت فیلم خشک حداقل 60 میکرون است که در برابر خوردگی و زنگ‌زدگی مقاومت دارد.

استراکچر دستگاه از مقاطع پروفیل آلومینیومی مطابق طرح ARISO ایتالیا ساخته شده و از مقاومت و استحکام بالایی برخوردار است. اتصالات استراکچر با اتصالات استاندارد پلی‌آمید مونتاژ شده‌اند.

بدنه هواساز از پانل‌های دوجداره ساخته می‌شود. جداره داخلی از ورق گالوانیزه با ضخامت 0.7 میلی‌متر و جداره خارجی از ورق گالوانیزه با ضخامت 1.25 میلی‌متر است.

رنگ‌آمیزی پانل‌های بدنه به صورت رنگ پودری الکترواستاتیک با ضخامت متوسط 60 تا 80 میکرون انجام می‌شود.

عایق بدنه از نوع پلی‌اتیلن با ضخامت 1 اینچ است.

دستگاه مجهز به درب بازدید با ابعاد استاندارد برای سهولت سرویس و بازدیدهای دوره‌ای است. درب دارای هوابندی و عایق‌بندی مناسب برای جلوگیری از نشت هوا است.

مشخصات فنی کویل

کویل ایرواشر از نوع Tube & Fin با لوله‌هایی به سایز 5/8 اینچ و ضخامت 0.45 میلی‌متر است.

کویل از برند قائم یا باهنر و دارای فین آلومینیومی موجدار سینوسی است. طراحی فین‌ها با هدف افزایش انتقال حرارت انجام شده است.

مشخصات کویل

مشخصه	مقدار
نوع کویل	Tube & Fin
نوع	آب
سایز لوله	5/8 inch
سطح پیشانی	30 Sq.Ft
تعداد ردیف	2 Row
تعداد فین	8 FPI
ضخامت لوله	0.45 mm
برند	قائم یا باهنر

مشخصات فنی دمپر

دمپر دستگاه از نوع آلومینیومی با پره‌های متقابل است که باعث می‌شود برآیند خروجی هوا از آنها همواره در یک جهت ثابت باقی بماند.

دمپر برای هوای تازه و هوای برگشت و متناسب با ابعاد دستگاه نصب می‌شود.

پروفیل‌های آلومینیومی مورد استفاده در دمپر از آلیاژ مقاوم بوده و مطابق طرح شرکت ARISIO ایتالیا هستند.

چرخ‌دنده‌ها، فاصله‌اندازها، دسته دمپر و سایر متعلقات از پلی‌آمید فشرده ساخته شده‌اند و مقاومت بالایی در برابر سایش و خوردگی دارند.

مشخصات فنی فیلتر

در ورودی هوا، یک ردیف فیلتر آلومینیومی قابل شست‌وشو اجرا می‌شود.

فریم فیلترها و ریل مربوطه به گونه‌ای طراحی شده‌اند که فیلتر به‌راحتی قابل جابه‌جایی و سرویس دوره‌ای باشد.

قاب فیلتر شامل ۵ لایه توری آلومینیومی با چشمه‌های متفاوت و ضخامت ۵ سانتی‌متر است.

مشخصات فنی فن

دستگاه با توجه به افت فشار استاتیکی، برای دستیابی به حداکثر راندمان و کمترین میزان صدا، مجهز به فن سانتریفیوژ Curve Forward با طرح شرکت Nicotra است.

فن‌ها دارای تست بالانس دینامیک و استاتیک هستند.
